一、概 述

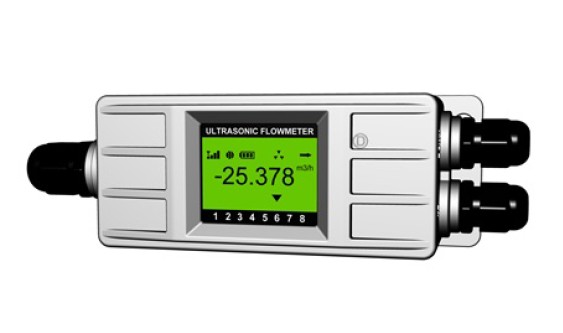

 TUF型系列超聲波流量計利用了低電壓、多脈沖時差原理，采用高精度和超穩定的雙平衡信號差分發射、

差分接收數字檢測技術來測量順流和逆流方向的聲波傳輸時間，

根據時差計算出流速。具有穩定性好、零點漂移小、測量精度高，量程比寬抗干擾性強等特點。當超聲波波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速，

零流量時，兩個傳感器發射和接受聲波所需的時間完全相同（唯一可實際測量零流量的技術）；介質流動時，

逆流方向的聲波傳輸時間大于水流方向的聲波傳輸時間。其關系符合下面表達式：

二、儀表特點

高精度測量線優度優于0.5%,重復性精度優于0.2%,測量精度優于±1.0%；

非接觸式測量將帶磁性的超聲波流量計傳感器吸附在管道外壁,即可完成流量測量；

測量范圍大選用不同型號的傳感器,可實現口徑DN15-DN6000mm管道流量的測量；

支持中文英文菜單不同版本的流量計,可支持中文或英文菜單,方便快捷；

充電電源內置大容量鎳氫充電電池,可支持流量計連續工作20小時以上；

內置打印機即可實現即時屏幕打印,還可以定時打印提前設定的多達20余項的測量結果；

內置數據記錄器可將提前設定的多達20余項的測量結果上傳至計算機或聯網通訊。

三、技術指標

項目 性能參數線性度 0.5%，重復性 0.2%，準確性 示值的±1%，流速＞0.2m/s

響應時間 0-999秒使用者任選，流速范圍 ±32m/s，測量口徑 15-6000mm

測量單位 米、英尺、立方米、升、立方英尺、美國加侖、英國加侖、油桶、

美國液體桶、英國液體桶、美國兆加侖、使用者設定單位累計器 7位、負、凈累計器

液體種類 各種能夠傳導聲波的單一均勻的液體

安全性 設置值的鎖定，更改數據需要解鎖顯示 4×8中文或4×16英文

通迅接口 RS-232，波特率75-57600，同時兼容富士超聲波流量計，也應用戶的要求兼容其它產品

傳感器 標準M1型，另有其它4種可供選擇

傳感器電纜 標準為5m×2,也可加長為10m×2

電源 3節AAA內置Ni-H電池，每次充滿電可持續工作12小時，AC100-240V的適配器

數據記錄 內置數據記錄儀，可記錄2000行數據

手動累計器 7位，按鍵即可開始用于校準

外殼材料 阻燃ABS，傳感器線纜阻燃ABS

外殼尺寸 200×90×30mm

主機重量 500g（1.2Ibs）包括電池，整機功耗1.5W
